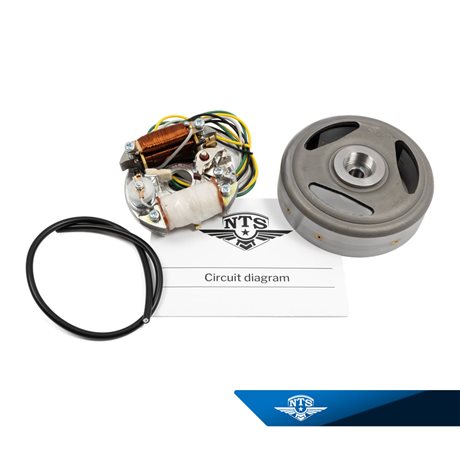

Svänghjulsmagnet NTS 6V-15/5-3W för Ilo/Victoria/NSU/Pilot/HVA m.fl
Ersätter Stefa, Noris, Bosch, Siba, Romag & Auto Union tändsystem för ett flertal motorer med det kortare bultavståndet för statorplattan samt den smalare konan för svänghjulet. Passar till ILO G50, HVA D-motor, NSU, Pilot FM50/FM504, Victoria M50/M51, DKW 801 m.fl.
Avsedd för maskiner med bromsljus.
* För vissa motorer kan inställning med hjälp av stroboskoplampa vara aktuellt!
Tekniska data:
Svänghjul, ytterdiameter: 115mm
Statorplatta, ytterdiameter: Ø= ca. 85,5mm
Statorplatta, bultavstånd c-c: ca. 67mm
Tändspole/ljusspole, bultavstånd: c-c: ca.54mm
Tändkabel: L=~400mm
Framljus/bromsljusspole: 6V-15/5W
Bakljusspole: 6V-3W
Rotationsriktning: Moturs/Medurs (*se ovan)
För vevaxel med konicitet: K1:10(10%) och ingångsdiameter Ø=10mm
Avdragare svänghjul: Gänga M24x1,5 (se NTS art.nr: 01-37-403)
Kopplingsschema medföljer för korrekt inkopppling.
Rekomenderade glödlampor/Signalhorn:
Framlyse: 6V-15/15W
Bromslyse: 6V-5W
Baklyse: 6V-3~4W
Signalhorn: 6V/AC (växelström) NTS art.nr: 05-33-101
Artikelnummer:k-4031
Enhet:st.
